工業電氣係統絕緣監測、漏電流排查需求伴隨光伏儲能、自動化產線、低壓配電行業規模化發展持續提升，微弱毫安級交直流漏電流檢測逐步從簡易定性排查轉向高精度定量溯源。早期鉗形測量設備普遍存在鐵芯磁化、地磁幹擾、鉗口規格受限、無連續數據采集通道等技術短板，直流微電流測量誤差可達十幾毫安，難以適配多線纜同步檢測、長時間工況監測需求。行業技術迭代圍繞抗磁幹擾、大口徑分體結構、標準化模擬輸出、長時連續測量四大方向推進，德國GMC-I依托多年電氣測量儀器研發積累，推出METRACLIP 64漏電流鉗表主機，通過高導磁屏蔽鉗頭、主動消磁歸零電路、100mV標準化模擬輸出等模塊化設計，補齊傳統鉗表技術短板，構建適配多工業場景的微弱漏電流測量技術體係，成為現階段低壓毫安級漏電檢測標準化設備代表。

METRACLIP 64漏電流鉗表主機整體技術架構解析

METRACLIP 64漏電流鉗表主機采用分體式雙模塊分層架構，整體劃分為前端信號采集單元、主機運算處理單元、標準化信號輸出單元三大部分，各模塊獨立分工且電氣隔離，規避信號串擾帶來的測量偏差。前端信號采集單元為30mm開口獨立電流鉗，內置高導磁低剩磁磁芯、雙層電磁屏蔽結構與1.2米隔離傳輸線纜，負責捕捉線纜微弱漏電流產生的磁通量，將磁信號轉化為弱電模擬信號傳輸至主機；主機運算處理單元搭載雙積分式A-D轉換芯片、主動消磁控製電路、量程自動切換邏輯與2000計數LCD顯示模塊，完成信號濾波、地磁/磁化偏移抵消、數值換算與實時顯示；標準化信號輸出單元搭載RECOUT雙極輸出端子，全量程統一輸出100mV直流滿幅模擬信號，實現測量數據向外接記錄儀、存儲萬用表無損傳輸。三層架構之間設置3700VAC絕緣隔離屏障，整機遵循IEC61010電氣安全分層防護邏輯，采集與運算模塊物理分離，適配狹窄櫃體、高空線纜等複雜測量環境，同時降低強電場、交變磁場對核心運算電路的幹擾。整套架構區別於一體式鉗表集成設計，在測量精度、空間適配性、數據拓展能力層麵形成標準化技術路徑。

GMC-IMETRACLIP 64漏電流鉗表主機硬件設計與核心技術邏輯

分體式硬件結構設計

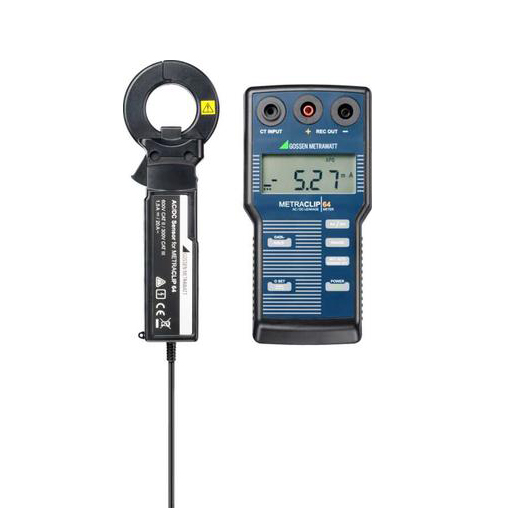

METRACLIP 64漏電流鉗表主機由測量主機與獨立30mm電流鉗組成，主機尺寸78×155×32mm，重量280g；配套鉗頭33×170×24mm，重量165g，兩者通過1.2米專用屏蔽線纜連接。鉗頭配備雙重鎖緊杠杆與安全防護環，鉗口開合滑塊結構保障閉合密封性，僅完全閉合狀態下磁路完整，規避漏磁造成的數值偏移；主機區分CTINPUT鉗頭輸入接口、RECOUT模擬輸出接口，接口分區布局杜絕接線混淆，整機外殼采用抗衝擊工業塑料，適配粉塵、輕度油汙現場工況。供電模塊采用4節LR6（AA）1.5V堿性電池供電，待機功耗9mA，標準續航200小時，設置NOTAUTOPOWEROFF長時監測按鍵，可關閉出廠默認10分鍾自動關機機製，滿足全天不間斷電流采集需求；屏幕搭載獨立DATAHOLD數值鎖定標識、APO自動關機提示、OL過載警示、B低電量提醒四類狀態標識，直觀反饋設備運行工況。

主動消磁0SET歸零核心技術邏輯

傳統直流鉗表鐵芯通斷大電流後會產生磁化殘留，疊加環境地磁幹擾，毫安級測量零點持續漂移。METRACLIP 64漏電流鉗表主機內置主動消磁電路，形成標準化歸零流程：鉗口閉合、無被測線纜狀態下按下0SET按鍵，儀器自動采集當前地磁、鐵芯磁化疊加偏移值，通過運算電路反向抵消磁幹擾信號。原廠實測幹擾控製參數：地磁幹擾影響＜±0.5mA；1.5A直流通斷後鐵芯磁化殘留偏移＜±0.5mA；鉗口開合帶來測量偏移＜±0.7mA。該技術實現0.01mA直流最小分辨率穩定輸出，解決光伏直流側、工控24V設備靜態微漏電測量漂移問題，歸零校準操作標準化，無需複雜外部校準設備，現場即可完成零點修正。

矢量式漏電流測量邏輯

METRACLIP 64漏電流鉗表主機依托磁通量矢量抵消原理完成漏電檢測：單相回路將火線、零線同步置入30mm大鉗口，三相回路同時包裹三根相線，正常工況下進出電流矢量相互抵消，讀數趨近0；線路絕緣破損、接地不良產生漏電時，矢量差值轉化為可讀取毫安數值。交流測量采用45~65Hz平均采樣算法，適配國內50Hz、海外60Hz工頻配電係統；直流測量依托消磁電路保障正負電流數值精準區分，鉗頭印刷電流流向箭頭，規範線纜放置方向，減少直流讀數正負偏移誤差。

標準化RECOUT模擬輸出拓展技術

市麵多數便攜鉗表僅支持瞬時讀數本地查看，無長期數據采集通道。METRACLIP 64漏電流鉗表主機搭載雙極RECOUT輸出端子，全部測量量程統一對應100mV直流滿幅輸出，輸出阻抗＜10kΩ，可直連各類工業數據記錄儀、存儲萬用表。當測量數值超量程110%時，輸出信號歸零，同步屏幕彈出OL過載提示，雙重機製規避超量程采集失真；直流切換量程後支持重新歸零再采集，保障長時間間歇性漏電、設備待機損耗曲線記錄的數據連續性。

METRACLIP 64漏電流鉗表主機性能指標與行業標準符合性

交直流測量精度參數對照表

整機硬件通用參數合規說明

METRACLIP 64漏電流鉗表主機安全體係完全匹配IEC國際電氣測量標準，通過IEC61010-1、IEC61010-2-032全套檢測，取得CE合規標識，測量安全等級覆蓋CATII600V、CATIII300V兩類低壓工況；鉗頭鐵芯與手柄間完成3700VAC/1min絕緣耐壓測試，絕緣阻值500VDC測試條件下≥100MΩ，帶電測量具備充足安全冗餘。環境適配指標符合工業通用設備規範：工作溫濕度0~50℃、相對濕度≤85%無凝露；存儲溫濕度-10~60℃、相對濕度≤70%無凝露，可適配戶外巡檢、密閉電控櫃、恒溫實驗室多類環境。整機過載防護機製區分交直流限值，直流輸入不可超過1.5A、交流輸入上限20A，超量程屏幕OL警示，直流超1.5A自動衰減鉗頭輸出信號，避免鐵芯不可逆磁化，延長儀器使用壽命。

計量資質合規體係

儀器計量性能由德國DKD認可校準實驗室支撐，校準流程遵循ISO/IEC17025規範，出廠前每台設備完成絕緣、耐壓、全量程精度全檢，附帶原廠出廠檢測報告；設備報廢處置遵循WEEE電子廢棄物回收規範，配套標準化計量複檢、年度校準服務，檢測報告可滿足工廠安規審核、電力計量驗收、特種設備合規檢測的文件要求。

METRACLIP 64漏電流鉗表主機多行業場景技術適配應用分析

依托30mm大口徑、抗磁幹擾、長時數據記錄三大技術特性，METRACLIP 64漏電流鉗表主機針對五大行業形成專屬測量適配方案，匹配各領域電氣係統電流特征。

光伏儲能行業適配

光伏直流側存在低幅值靜態漏電流，地磁、逆變器交變磁場易幹擾測量，METRACLIP 64漏電流鉗表主機0SET主動歸零技術可抵消磁場幹擾，30mm鉗口一次性包裹光伏匯流箱多根直流線纜，搭配RECOUT輸出連接記錄儀，長時間監測儲能電池櫃待機雜散電流，區分空載正常電流與絕緣老化故障漏電，定位組件、逆變器絕緣隱患點位。

工業自動化工控適配

工控係統24V伺服、PLC、傳感器4-20mA過程信號幅值微小，控製櫃線束密集，分體式1.2米長鉗線可伸入狹小電控夾層，同步套入多根控製線檢測整體漏電流；關閉自動關機功能後可連續數小時采集設備停機靜態損耗數據，排查線路破皮、接地不良帶來的微漏電，同時完成4-20mA工業信號精度校驗。

電力配電運維適配

樓宇配電箱、UPS櫃存在單相、三相混合回路，METRACLIP 64漏電流鉗表主機30mm開口可同步夾持火零雙線或三相三根相線，無需分次拆分線纜測量，提升配電櫃成束線纜巡檢效率；用於老舊線纜絕緣故障、母線多點漏電對比檢測，依靠穩定毫安級讀數量化漏電程度，為配電線路改造提供數據依據。

特種設備電氣檢測適配

電梯控製櫃、醫療設備、新能源充電樁均有強製接地漏電合規檢測要求，設備安全電壓上限匹配儀器CATII600V防護標準，分體鉗頭可伸入電梯狹小控製櫃、充電樁內部線束區域，精準校驗交直流輸出漏電數值，出具可存檔、可溯源的定量測量數據，滿足特種設備年檢規範。

實驗室與計量校驗適配

計量實驗室需完成微小電流標準比對、低功耗設備待機功耗長期測試，METRACLIP 64漏電流鉗表主機標準化100mV模擬輸出可對接各類采集設備，持續記錄絕緣材料漏電流變化曲線；DKD原廠校準資質保障測量數據具備計量效力，作為實驗室比對輔助測量設備使用。

產品生產工藝與質量管控體係

GMC-I德國紐倫堡生產基地遵循ISO9001質量管理體係搭建METRACLIP 64漏電流鉗表主機全流程質控鏈路，從元器件選型到成品出廠劃分六道標準化檢測工序。第一，核心磁芯元器件篩選：電流鉗高導磁鐵芯原材料逐件完成剩磁、屏蔽性能檢測，剔除磁化殘留超標物料；第二，模塊分階段裝配：采集鉗頭、主機運算單元、輸出接口分區無塵裝配，1.2米屏蔽線纜完成絕緣耐壓預測試；第三，半成品精度校準：每台METRACLIP 64漏電流鉗表主機在DKD標準實驗室完成全量程零點、精度校正，記錄校準原始數據；第四，環境模擬老化測試：整機置入溫濕度交變箱，循環模擬0~50℃工況，驗證讀數穩定性；第五，安全耐壓衝擊檢測：鉗頭、主機分別執行3700VAC絕緣耐壓測試，不合格品直接返工；第六，成品整機功能複檢，核對按鍵、模擬輸出、過載提示、低電量提醒全部功能，附原廠檢測報告後方可包裝出廠。國內配套售後質控延續原廠標準，授權服務中心采用原裝配件維修，維修後複校精度，保障維修後設備測量性能與出廠標準保持一致；長期供應鉗頭、記錄儀連接線、收納包等原廠替換配件，保障設備全生命周期使用穩定性。

微弱漏電流檢測行業技術迭代與未來發展展望

現階段工業微弱漏電流檢測設備迭代方向集中在三項技術維度，METRACLIP 64漏電流鉗表主機現有架構為後續升級預留拓展空間。其一，抗幹擾磁芯材料持續優化：行業逐步研發更低剩磁、更高屏蔽效能的複合磁芯，進一步縮小地磁、交變磁場對微電流測量的偏移影響，降低現場歸零操作頻次；其二，數字化無線信號拓展：現有RECOUT有線模擬輸出將逐步疊加無線數字傳輸模塊，實現測量數據遠程雲端存儲，適配無人值守長期監測場景；其三，多量程自動識別算法升級：依托內置運算電路優化量程自動切換邏輯，減少人工RANGE按鍵操作，簡化現場測量流程。同時行業安全規範持續更新，IEC電氣測量標準對絕緣耐壓、過載防護指標要求逐步提升，GMC-I將持續同步國際標準迭代硬件防護結構，維持METRACLIP係列漏電流鉗表主機安全合規能力；計量校準體係將進一步簡化，縮短設備年度複檢周期，適配更多中小型企業計量管理需求。未來微弱漏電流測量設備將向高精度、智能化、長時無人監測、輕量化便攜四大方向同步演進。

本白皮書完整梳理工業微弱漏電流檢測行業技術發展脈絡，係統拆解GMC-IMETRACLIP 64漏電流鉗表主機分體式三層技術架構、主動消磁歸零、標準化模擬輸出等核心技術原理，對照國際IEC標準羅列整機精度、安全、計量合規指標，結合光伏、工控、配電等多行業工況說明設備技術適配邏輯，闡述德國原廠全流程生產質控體係與行業技術迭代趨勢。METRACLIP 64漏電流鉗表主機針對傳統毫安級鉗形測量設備存在的磁幹擾、鉗口尺寸、數據采集短板完成針對性優化，兼顧測量精度、操作便捷性、長期監測拓展能力，全套原廠校準、維保服務體係保障設備計量可靠性，可為各行業電氣絕緣隱患定量檢測、設備損耗溯源提供標準化、可溯源的測量技術支撐。文章來源於航空電子檢測儀器。
