本專題係統拆解無源元件、半導體、磁性材料、線路組件四大領域檢測需求與行業規範，詳解同惠電子TH2640係列精密電容測試儀跨行業適配優勢，配套分場景選型方案、應用明細表格，覆蓋實驗室研發、產線自動化質檢全流程，為電子製造企業儀器選型提供標準化技術參考。

工業元器件阻抗檢測行業應用需求開篇

電子製造全產業鏈中，無源元件、半導體芯片、電磁介質材料、線束線路組件的阻抗、容感、損耗參數檢測，是產品研發驗證、來料管控、成品出廠、材料配方迭代的核心質控環節。伴隨電子器件小型化、高頻化、高壓化發展，行業檢測需求呈現差異化特征：實驗室研發端需要寬頻掃描、多曲線分析、高精度溯源能力；自動化產線端看重毫秒級測量速度、多檔位自動分選、標準化工業通訊對接；新材料實驗室則對多電平激勵、抗衝擊防護、介電 / 磁損耗同步測算提出硬性要求。

傳統單一功能測試設備僅能覆蓋單一品類元件，儀器複用率低、產線集成兼容性不足。同惠電子TH2640係列精密電容測試儀依托五端耐衝擊測試架構、100Hz~2MHz寬頻覆蓋、多模式掃描分選、全協議工業通訊能力，打通多行業檢測技術壁壘，一台設備可適配多品類元器件檢測場景，有效降低企業實驗室與產線儀器采購、運維成本，成為覆蓋多領域通用型精密阻抗檢測設備。

主流應用領域劃分

結合電子產業鏈上下遊檢測對象與測試工況，可將同惠電子TH2640係列精密電容測試儀適配場景劃分為四大核心應用領域，細分八大細分檢測賽道：
無源電子元器件製造領域陶瓷MLCC、薄膜電容、功率電感、高頻變壓器、貼片電阻、壓電元件、網絡元件來料抽檢、成品全檢、可靠性驗證。
半導體與集成電路研發檢測領域變容二極管C-V特性測試、LED驅動IC寄生參數、晶體管結電容、芯片封裝寄生阻抗、半導體材料導電率與介電常數評估。
電磁介質新材料研發領域陶瓷/塑料介質材料介電常數、損耗角測試；鐵氧體、非晶合金磁性材料磁導率、磁損耗頻域掃描分析。
線路與電氣組件檢測領域PCB線路寄生電容、繼電器觸點阻抗、開關接觸電阻、電纜分布參數、鋰電池交流內阻、線束組件阻抗一致性檢測。

各行業檢測標準與測試規範要求

各細分領域檢測流程、參數範圍、設備性能存在明確行業規範，也是儀器選型核心判定依據：

無源元件行業規範

遵循IEC60384電容通用測試標準、IEC62321電感檢測規範，要求設備具備多頻率點測試、損耗D/Q值同步輸出、自動分檔分選能力；批量產線測試單次測量時長需適配自動化設備節拍，支持10檔容差判定，測量精度誤差需控製在0.1%以內。高壓大容量電容測試需0~20V連續可調AC激勵電平，覆蓋元件實際工作電壓工況。

半導體器件檢測規範

參照半導體C-V特性測試通用行業準則，測試前端需具備高壓衝擊防護能力，規避器件反向偏置電壓損壞儀器；支持外部直流偏置疊加，可連續記錄200組以上電壓-電容變化數據；五端Kelvin回路消除封裝引線寄生參數幹擾，保證微小結電容測量準確度。

介質/磁性材料測試標準

材料研發檢測無固定單一頻率點要求，需設備支持頻率、電壓雙變量掃描，輸出頻域損耗曲線；可同步測算介電損耗、磁損耗、阻抗相位角，測量數據可導出用於材料配方對比，支持線性、對數雙坐標曲線可視化。

電氣組件與線路檢測規範

PCB、繼電器、線纜檢測側重低阻抗區間測量能力，設備阻抗測量下限需覆蓋毫歐級；支持長時間連續通電穩定測量，兼容自動化治具程控對接，批量記錄線路阻抗偏差，滿足ISO9001質量體係檢測數據溯源要求。

同惠電子 TH2640 係列精密電容測試儀跨行業適配核心優勢

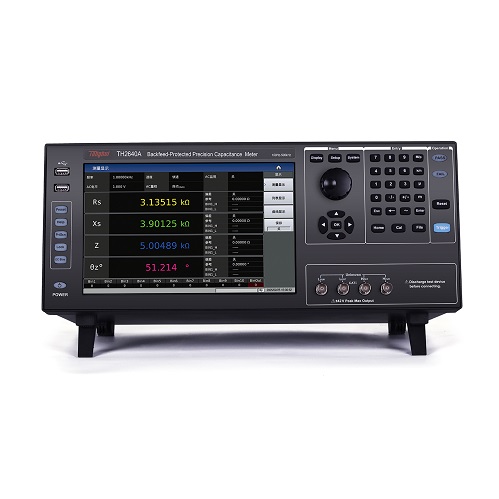

同惠電子TH2640係列包含TH2640A、TH2640B兩款機型，依托硬件架構與功能設計，形成跨行業通用適配能力，核心適配優勢分為六大維度：

寬頻分段覆蓋，匹配多行業頻率測試區間TH2640A測試頻率覆蓋100Hz~500kHz，適配中低頻功率元件、磁性材料測試；TH2640B拓展至100Hz~2MHz，滿足射頻電容、高頻電感、高速芯片寄生參數檢測需求，全頻段精細化頻率步進，最低1mHz調節精度，適配材料掃描、器件頻域特性分析。

200V耐衝擊五端測試架構，兼顧安全與測量精度TH2640係列標配五端Kelvin測試回路，20Ω標準輸出阻抗，200V抗衝擊前端電路，半導體高壓偏置測試、大容量電容衝擊工況測試無需額外防護工裝，同時消除夾具、線纜接觸電阻帶來的測量偏差，兼顧實驗室精密測試與產線複雜工況使用。

20V/100mA大功率激勵，模擬元件真實工作狀態TH2640係列AC測試電平0~20Vrms、輸出電流50μArms~100mArms連續可調，搭載ALC恒定電平算法，可穩定維持被測器件兩端激勵參數，精準還原電容、電感、半導體器件實際通電工況，測試數據貼合產品真實使用性能。

複合掃描+多檔分選，同時滿足研發與量產需求TH2640係列支持點測、201點列表掃描、四軌跡圖形掃描三種模式，研發端可生成頻域、電壓變化曲線；量產端內置10檔Bin分選比較器，單次同步判定四項電氣參數，搭配HANDLER接口對接自動分選機，10.4ms最快測量速度適配高速產線全檢節拍。

全規格工業通訊接口，適配智能製造數字化集成TH2640係列標配RS232、雙USBHost、USBDevice、LAN、HANDLER多路接口，兼容SCPI、MODBUS通用儀器指令集，可對接PLC、上位機、MES係統，實現遠程程序下發、批量數據上傳、測試曲線本地存儲導出，滿足數字化工廠設備互聯互通需求。

全量程覆蓋+多參數同步輸出，單設備兼容多品類元件TH2640係列搭載20檔LCR量程，覆蓋50mΩ~100kΩ全阻抗區間，可同步輸出Cp/Cs、Lp/Ls、D、Q、Z、θ等二十餘項電氣參數，電容測量範圍0.00001pF~9.99999F、電感0.00001μH~99.9999kH，單台TH2640係列設備可替代多款專用測試儀器，降低企業設備采購成本。

多場景應用明細與適配方案

全行業場景適配明細對照表

分場景落地應用說明

無源元件量產產線場景電容、電感生產企業成品全檢工位部署TH2640，利用10.4ms高速測量匹配自動化轉盤節拍，提前設置元件標稱值上下限，設備自動完成Bin1~Bin10分檔，PASS/FAIL信號通過HANDLER端口傳輸至分選設備，實現不良品自動分流；圖形掃描功能用於新品研發階段，分析元件高頻損耗變化規律，優化元件結構設計。

半導體實驗室研發場景芯片設計、分立器件實驗室使用TH2640B開展變容二極管C-V測試，200V抗衝擊電路可承受器件反向電壓衝擊，避免儀器前端電路損壞；201點列表掃描逐點調節直流偏置電壓，自動記錄對應電容數值，生成連續C-V特性曲線，量化器件電壓容變性能，為芯片電路設計提供數據支撐。

新材料研發實驗室場景材料企業借助TH2640係列完成陶瓷介質、鐵氧體磁芯配方迭代測試，設備可同步掃描頻率、AC電壓兩個變量，四軌跡分屏同時顯示介電損耗、磁導率、阻抗相位曲線，直觀對比不同配方材料電磁性能差異；測量平均次數可調，降低微弱信號環境噪聲幹擾，提升材料測試數據穩定性。

線路組件來料質檢場景PCB加工廠、線束企業使用TH2640係列檢測走線寄生電容、繼電器觸點接觸電阻，設備最低0.001mΩ阻抗測量下限可捕捉微小接觸阻抗偏差；通過LAN接口接入產線工控主機，批量檢測數據自動上傳MES係統，完成來料質量數據歸檔，滿足製造業質量追溯規範。

行業儀器選型配置參考建議

結合不同企業檢測場景、測試對象、預算規劃，針對TH2640係列給出分層選型與配套配置方案：

機型選型區分

中低頻元件、磁性材料、常規產線質檢：選擇TH2640A，100Hz~500kHz頻率範圍可覆蓋絕大多數無源元件、磁性材料常規檢測需求，性價比適配批量產線、基礎材料實驗室。

射頻元器件、高速半導體芯片、高頻特性研發：選擇TH2640B，拓展至2MHz高頻區間，滿足射頻電容、高頻電感、高速集成電路寄生參數測試，適配研發中心、高端半導體實驗室。

配套附件選配標準

通用標配：TH26011E帶盒四端Kelvin測試線、TH26010鍍金短路板、三芯電源線，開箱即可完成基礎開路/短路/負載校準，滿足常規元件測試。

精密小元件測試：選配TH26005D標準測試夾具，適配0402、0603貼片電容、微型電感夾持測量，降低夾具接觸誤差。

自動化產線集成：額外配備RS232轉RS485模塊，拓展多設備組網通訊，搭配HANDLER信號輸出端子對接自動分選設備。

功能配置使用建議

量產產線檢測：開啟快速測量模式（10.4ms）、自動量程、10檔分選功能，關閉多餘圖形掃描功能，提升設備測試吞吐量；

研發實驗室測試：啟用中速/慢速測量模式，調高測量平均次數，開啟圖形掃描四軌跡分屏，完整保存測試曲線與掃描數據；

高壓半導體測試：確認設備200V抗衝擊功能開啟，搭配外部直流偏置源，分檔調節AC激勵電平，避免瞬時高壓衝擊器件。

本專題梳理電子製造四大核心領域阻抗檢測行業規範與實際應用痛點，係統解析同惠電子TH2640係列精密電容測試儀跨行業適配核心技術優勢，通過場景對照表清晰區分TH2640A、TH2640B兩款機型適配邊界，配套分場景落地方案與標準化選型配置建議。

同惠電子TH2640依托寬頻測試、200V耐衝擊五端架構、複合掃描分選、多協議工業通訊四大核心能力，打通無源元件、半導體、新材料、電氣組件多行業檢測需求，單台設備可同時覆蓋實驗室研發分析與自動化產線批量質檢，減少企業多品類儀器采購投入。設備測量指標、通訊協議、校準流程均匹配主流行業檢測標準，測量數據具備計量溯源能力，可適配電子製造企業研發、質檢、量產全流程檢測工作，為多行業元器件阻抗精密檢測提供通用化硬件解決方案。文章來源於電能質量免费看片成人。
