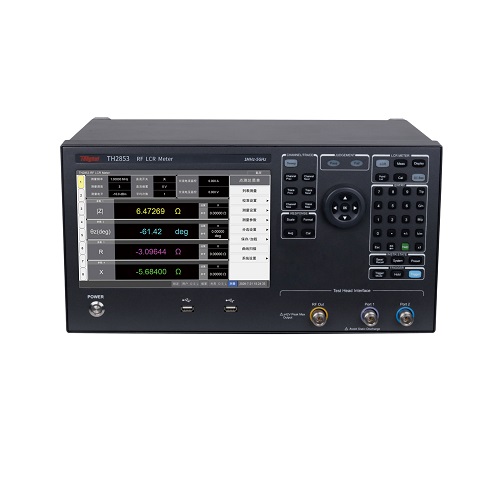

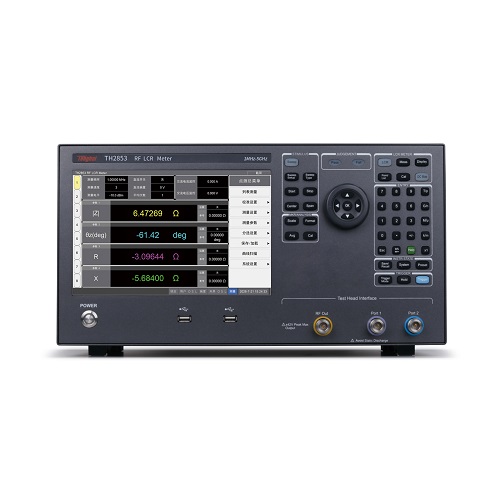

同惠 TH2853係列 射頻LCR測試儀的詳細資料

同惠TH2853係列射頻LCR測試儀覆蓋1MHz-5GHz全頻段，采用射頻IV測試法，±0.3%典型測量精度，支持點測、列表、曲線掃描，適配5G通信、半導體、磁性元件產線與實驗室高頻LCR參數檢測。隨著5G規模化商用、射頻半導體與無線充電器件量產需求持續增長，行業對1MHz~5GHz頻段無源元件、半導體芯片高頻阻抗參數檢測設備需求持續提升。市麵多數進口高頻測試設備采購、運維成本偏高，基礎款國產儀器存在頻段上限不足、測試精度波動等選型痛點。同惠電子推出同惠TH2853係列射頻LCR測試儀，麵向產線批量檢測、基礎射頻實驗室研發場景打造標準化高頻LCR測量方案，全係列覆蓋1MHz至5GHz多檔頻率規格，依托自研射頻IV測量技術穩定實現±0.3%典型測量精度，兼顧測試速度與設備性價比，配備全類型外設通訊接口適配自動化產線，簡化高頻元器件L、C、R、Q、D等參數測試流程，為射頻行業提供本土化高頻阻抗測量解決方案。

產品簡介

核心定位

同惠TH2853係列射頻LCR測試儀是同惠電子推出的經濟型高頻阻抗測量設備，定位產線批量檢測、高校基礎射頻實驗、中小研發企業元器件常規性能驗證，主打標準化LCR參數快速測量，弱化高端複雜材料分析功能，平衡設備采購成本與基礎射頻測試需求，可完成1MHz~5GHz頻段無源、半導體元器件基礎阻抗參數采集，區別於同係列TH2852射頻阻抗免费看片成人，聚焦簡潔高效的常規射頻LCR檢測場景。

適用行業

無線通信製造、車載射頻電子、半導體封裝測試、磁性元器件生產、PCB射頻基板加工、NFC無線充電線圈、晶振/壓電器件檢測、高校電子通信實驗室。

核心基礎優勢

寬頻段覆蓋：全係列5檔機型覆蓋1MHz~500MHz/1GHz/2GHz/3.5GHz/5GHz，匹配不同射頻頻段測試需求；

穩定測量精度：典型基礎精度±0.3%，適配元器件出廠質檢標準；

高速測量效率：最快0.4ms/單點測量，支持批量列表掃描，縮短產線單顆器件檢測時長；

全接口拓展：標配RS232、USB、LAN、GPIB、HANDLER等接口，可對接自動化分選機；

可視化觸控操作：10.1英寸電容觸摸屏，1280×800高清分辨率，PC、移動端配套上位機軟件同步數據查看。

產品核心功能與技術原理

核心測量功能

同惠TH2853係列射頻LCR測試儀搭載三類標準化測量模式，覆蓋絕大多數常規檢測場景：

點測模式：固定單一頻率，實時讀取元件L、C、R、阻抗、相位、品質因數Q、損耗D等瞬時參數，適合來料單點抽檢；

列表掃描模式：自定義最多1601組頻率點位，一鍵完成多頻點參數采集，自動存儲多組數據，適配器件多頻段性能抽檢；

曲線掃描模式：連續掃頻生成阻抗、相位變化曲線，直觀判斷元件諧振頻率、高頻衰減特性，無需複雜分析操作即可完成器件寬帶性能評估。

配套分選功能支持LCR模式10檔判定、曲線掃描分通道獨立分選，產線可直接設置上下限閾值，自動區分合格/不良品，減少人工記錄誤差。

底層測量技術原理

TH2853采用行業成熟射頻IV測試法，區別於傳統低頻交流電橋：設備同步輸出射頻激勵電壓、同步采集被測元件兩端電壓與回路電流，通過內置算法實時換算阻抗、導納、LCR基礎參數，無需複雜平衡校準流程。高頻段下傳統電橋易受PCB、夾具寄生電容、引線電感幹擾產生相位偏移，射頻IV法直接采集原始電信號運算，降低GHz頻段寄生參數帶來的測量誤差，保障5GHz高頻區間數據一致性，操作門檻更低，新手無需複雜校準培訓即可正常使用。

配套基礎測量參數

AC測量參數：|Z|、|Y|、相位θ、R、X、G、B、L、C、損耗D、品質因數Q、交流電壓/電流；DC測量參數：直流電壓Vdc、直流電流Idc、直流電阻Rdc；設備支持AC信號源-41dBm~+1dBm可調，DC偏置0V~±40V、偏置電流0~±100mA，適配變容二極管、帶直流偏置線圈類器件測試。

詳細技術參數表

全係列型號頻率規格對照表

整機通用技術參數

TH2853與TH2852功能區分簡表

產品核心優勢（市麵同類差異化亮點）

國產5GHz頻段經濟型設備，降低采購成本市麵同頻段進口射頻LCR設備采購、配套夾具預算較高，同惠TH2853係列射頻LCR測試儀實現1MHz~5GHz全頻段國產化覆蓋，設備定價更適配中小產線、高校實驗室預算，基礎測量指標對標國際主流同類基礎款機型，無需高額預算即可完成高頻元器件常規檢測。

射頻IV法簡化高頻校準，降低使用門檻多數高頻測試設備需頻繁多步驟平衡校準，TH2853依托射頻IV測量架構，搭配自動電氣長度校準功能，外置測試頭可完成晶圓、PCB高頻精準測量，單次校準後長時間穩定測量，減少產線操作人員校準工作量。

多接口兼容自動化產線，適配批量分選整機標配HANDLER、GPIB、LAN工業通訊接口，兼容主流自動化測試分選機，掃描曲線可單獨設置良品判定閾值，批量器件檢測完成後自動輸出OK/NG信號，實現無人值守產線檢測，解決人工逐件記錄效率低、誤判率高的痛點。

寬阻抗測量區間，兼顧高低阻元器件測量範圍覆蓋120mΩ低阻功率線圈至60kΩ高阻陶瓷電容，無線充電線圈、磁珠、高壓陶瓷電容、射頻芯片寄生參數均可完整覆蓋，無需更換多台設備切換檢測高低阻抗器件。

操作輕量化，新手快速上手取消專業級複雜分析模塊，界麵簡化為點測、列表、曲線三大基礎模式，觸控大屏可視化操作，配套圖文版快速操作手冊，無射頻測試經驗操作人員短期即可獨立完成元器件檢測，降低企業人員培訓成本。

產品適用場景

無源射頻元件檢測

各類射頻電容、功率電感、PCB貼片電感、NFC/RFID感應線圈、無線充電線圈、晶振、壓電器件、變壓器、磁芯磁珠、高頻電阻出廠阻抗、諧振特性質檢；

半導體器件測試

LED驅動IC寄生參數采集、變容二極管C-VDC直流偏置特性測試、射頻晶體管、芯片封裝寄生LCR參數評估；

結構與傳輸元件評估

射頻PCB線路、高頻繼電器、信號開關、同軸電纜阻抗損耗檢測；

實驗室基礎研發

通信專業高校教學實驗、小型研發企業射頻電路前期器件選型驗證、元器件批次一致性對比測試；

消費電子產線質檢

手機射頻前端元件、車載雷達線圈、助聽器音圈、小型電機線圈批量快速分選檢測。

操作與使用優勢

可視化觸控交互10.1英寸大尺寸電容觸摸屏，支持多指縮放掃頻曲線，測量參數分欄直觀展示，可外接HDMI/VGA顯示器投屏，多人同步查看測試數據，適配實驗室教學、產線多人質檢場景；

多端數據導出與存儲USBHost接口直插U盤存儲掃描曲線、多頻點列表數據，LAN接口連接電腦上位機軟件，PC端批量導出CSV格式測試報表，可對接企業質檢數據庫歸檔；

靈活測試速度調節5檔測量速度自由切換：高速模式0.4ms/點適配產線大批量快速檢測；高精度650ms檔位用於研發精準數據采集，兼顧效率與測量精度需求；

外置測試頭拓展測試場景測試頭外置設計，搭配配套探針夾具可完成晶圓、微小PCB貼片元件近距離高精度測量，自動電氣長度校準消除引線損耗，提升微小元器件5GHz高頻測量穩定性；

標準化SCPI指令集兼容通用SCPI程控指令，研發團隊可自主編寫自動化測試腳本，搭配PLC、工控機搭建全自動射頻測試工位，適配定製化產線改造需求。

售後保障與產品資質

原廠售後政策

整機標準質保周期1年，整機核心測量模塊非人為損壞免費維修更換；

購機享專屬福利：設備到貨起2年內可享受1次原廠專業校準服務，校準數據出具可溯源校準報告，滿足科研結題、第三方檢測審核要求；

全國多地設立技術服務網點，線上遠程技術支持7×12小時響應，線下工程師上門調試、操作培訓；

配套完整技術資料：原廠操作手冊、SCPI程控指令手冊、夾具選型指南免費提供。

產品合規資質

整機通過電子測量儀器通用安全檢測，符合工業實驗室、產線計量檢測使用標準；設備出廠每台經過全頻段精度校驗，附帶出廠原始檢測數據報告；支持第三方計量機構年度校準，測量數據具備合規溯源性。

配套選購配件

可搭配射頻探針夾具、磁性材料測試工裝、介質基板測試治具、各類射頻測試電纜、自動化HANDLER連接線同步采購。

常見問題FAQ

Q1：同惠TH2853係列射頻LCR測試儀和TH2852該怎麽選？

A1：若僅做元器件常規LCR批量質檢、基礎教學實驗，不需要史密斯圓圖、等效電路擬合、介電/磁導率材料分析，優先選擇同惠TH2853係列射頻LCR測試儀，采購成本更低；若需要射頻匹配設計、材料高頻特性深度表征、高精度精細頻點掃描，建議選擇TH2852射頻阻抗免费看片成人。

Q2：TH2853-500最高測試到5GHz，可以測試毫米波器件嗎？

A2：設備覆蓋1MHz~5GHz頻段，適配HF、VHF、UHF、C波段射頻元器件；毫米波頻段（高於6GHz）器件測量需選用更高頻段網絡免费看片成人，TH2853適合5GSub-6GHz射頻元件檢測。

Q3：設備能否搭配自動化分選機使用？

A3：可以，整機標配HANDLER接口，內置多檔分選閾值設置功能，曲線掃描模式每條曲線可獨立設置OK/NG判定區間，可直接對接主流自動化元器件分選設備，搭建全自動檢測產線。

Q4：測量前需要預熱多久？頻繁開關機影響精度嗎？

A4：標準預熱穩定時間30分鍾，預熱完成後全頻段測量精度穩定；短時間頻繁開關機無需重複完整預熱，停機超過2小時建議重新預熱，保障±0.3%典型測量精度。

Q5：TH2853支持直流偏置測試二極管、線圈嗎？

A5：支持，DC偏置電壓0~±40V、偏置電流0~±100mA連續可調，可完成變容二極管C-V特性、帶直流供電射頻線圈阻抗參數測試。

Q6：測試數據怎麽導出到電腦做報表？

A6：兩種方式：1、U盤插入USBHost口直接存儲曲線與列表數據；2、LAN網線連接電腦，使用原廠上位機軟件實時采集數據，導出CSV表格用於質檢報表歸檔。

TH2853 係列射頻 LCR 測試儀依托成熟射頻 IV 測量架構，完成 1MHz-5GHz 頻段常規元器件阻抗參數標準化測量，精簡冗餘專業分析功能，在基礎射頻檢測場景中兼顧精度、速度與易用性。完整的通訊接口、分段分選能力、可拓展外置測試頭設計，能夠匹配產線批量質檢與實驗室基礎驗證兩類核心使用需求。整機參數指標、運行穩定性與配套校準服務，也可滿足日常元器件性能比對、批次一致性篩查、教學實驗等常規測試工作，為 1-5GHz 區間基礎射頻 LCR 測量提供標準化、可落地的國產設備解決方案。文章來源於電能質量免费看片成人。
