同惠電子 TH2640A 精密電容測試儀的詳細資料

同惠電子TH2640A精密電容測試儀屬於TH2640係列耐衝擊阻抗測量設備，是麵向無源元件、半導體、新材料檢測場景開發的高精度多參數測試儀器，核心解決元器件容感阻參數、C-V特性、介電常數、磁導率精準測量需求，廣泛覆蓋電子製造產線分選、材料實驗室研發、半導體器件性能驗證等行業場景。同惠電子TH2640A搭載五端測試架構，最高支持20VAC/100mAAC大功率測試信號，設備內置20檔標準LCR量程，基礎測量精度可達0.05%，搭配10.1英寸觸控屏與多模式掃描功能，兼顧高速測試與多維度數據分析。設備原生兼容SCPI、MODBUS通訊指令，配備LAN、USB、RS232多類工業接口，可無縫對接自動化測試產線；200V抗衝擊硬件設計降低高壓誤操作帶來的設備損耗，平衡測量精度、測試效率與設備耐用性，適配中小批量質檢、大批量自動化分選、科研材料分析三類主流使用需求。

產品核心功能與技術原理

基礎阻抗四參數測量原理

同惠電子TH2640A采用數字平衡阻抗測量架構，通過五端Kelvin測試回路分離激勵端與檢測端，消除測試線纜、夾具引線電阻帶來的測量誤差。儀器輸出標準AC激勵信號加載被測器件DUT，同步采集器件兩端電壓、回路電流相位與幅值數據，實時運算輸出電容（Cp/Cs）、電感（Lp/Ls）、電阻（Rp/Rs）、阻抗Z、損耗D、品質因數Q等二十餘項電參數，支持串聯、並聯兩種等效模型自由切換，匹配不同容值、感值元器件標準計算邏輯。

三大核心測試功能通俗解析

多模式掃描測試同惠電子TH2640A包含點測、列表掃描、圖形掃描三種模式：單點快速測量用於單件樣品抽檢；201點列表掃描可對頻率、AC電壓、電流三個變量分段設定參數，每點位獨立配置平均次數與分選閾值，適配批量梯度變量檢測；圖形掃描支持1-4條參數軌跡同步繪製曲線，支持1/2/4分屏、線性/對數坐標切換，直觀呈現器件C-F、C-V阻抗變化曲線，適合變容二極管、磁性材料特性研究。

10檔Bin自動分選儀器內置比較器分選係統，單次測量可同時監控4項關鍵參數，自定義每檔上下限容差，測量完成自動匹配對應Bin檔位，麵板PASS/FAIL指示燈同步輸出開關量信號，搭配HANDLER接口直連自動化分揀機，完成元器件自動化分級篩選，替代人工記錄判定，降低產線人為誤差。

ALC恒定電平輸出技術搭載自動電平控製ALC功能，分為額定值、恒定值兩種信號模式：ALCOFF模式輸出開路標準電壓/短路標準電流；ALCON模式實時動態調節輸出功率，保證被測器件兩端電壓、電流穩定等於設定值，避免小容值、高阻抗元器件測試時信號衰減，提升高低阻元件測量一致性。

耐衝擊防護底層邏輯

同惠電子TH2640A硬件前端集成高壓吸收防護電路，抗衝擊電壓上限200V，當產線誤接入高壓、器件反向放電時，防護回路快速泄放異常電壓，保護內部測量采集芯片，減少儀器維修頻次，適配車間複雜用電、高壓器件測試工況。

詳細技術參數表

核心整機參數

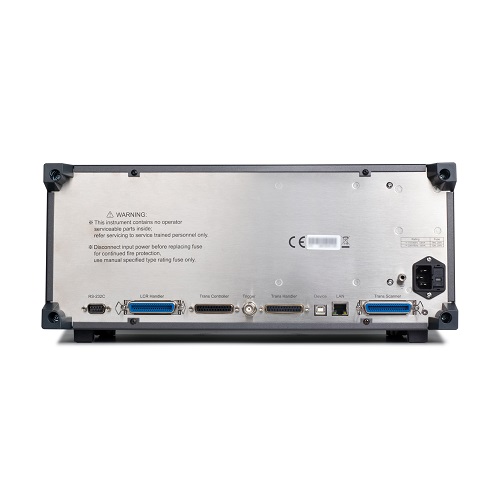

標配通訊接口清單

標配附件清單

三芯電源線、TH26010鍍金短路校準板、TH26005D測試夾具、TH26011E帶鎖四端Kelvin測試線。

產品核心優勢（差異化亮點）

大功率寬範圍測試信號，覆蓋高低阻抗器件市麵同頻段多數電容測試儀最大輸出電壓不超過10V，同惠電子TH2640A支持20Vrms/100mAAC大功率激勵，大電容、大功率電感、低阻變壓器測試時信號充足，無需額外升壓輔助設備，一套儀器覆蓋無源全品類元件檢測。

200V硬件抗衝擊設計，降低車間使用損耗常規精密LCR儀器無高壓防護，誤操作接入高壓易造成采集模塊損壞，同惠電子TH2640A前端集成獨立衝擊吸收電路，200V瞬時高壓不會損傷核心測量單元，適配工廠產線高頻次、多人員操作場景，減少儀器停機維修成本。

多協議工業通訊，適配自動化產線集成同惠電子TH2640A原生支持SCPI、MODBUS兩套主流工業指令集，同時配齊LAN、USB、RS232、HANDLER全套工業接口，無需額外加裝轉換模塊即可對接PLC、自動分揀機、上位機數據采集係統，縮短自動化產線改造周期。

複合掃描功能兼顧量產與研發雙重需求多數同類設備僅支持單一列表掃描或簡單曲線繪製，TH2640A同時具備201點參數梯度掃描與四軌跡圖形掃描，產線批量分選使用列表掃描快速分級，實驗室材料研究使用圖形掃描輸出連續阻抗變化曲線，一台設備兼顧質檢、研發兩類崗位使用需求。

五端測試架構，高低頻測量穩定性更佳采用五端Kelvin分離測試回路，對比傳統四端儀器可抵消夾具接觸阻抗、線纜分布電容幹擾，在500kHz高頻段、pF級微小電容測量時數據波動更小，介質損耗D、品質因數Q測量重複性更好。

大容量本地存儲，數據免電腦實時留存內置6GB本地非易失存儲器，可存儲多套測試方案、掃描曲線、批量測量記錄，現場抽檢無需外接電腦即可保存數據，U盤一鍵導出報表與截圖，適配無電腦工位離線檢測場景。

產品適用場景

無源電子元器件製造行業

陶瓷電容、薄膜電容、電解電容、功率電感、磁珠、電阻、變壓器、壓電器件、網絡排阻排容出廠參數檢測、來料抽檢，通過TH2640A自動分選功能完成元器件容值、損耗分級，區分合格品、不良品。

半導體器件研發與測試

變容二極管C-V直流偏置特性掃描、LED驅動IC寄生電容電感參數分析、晶體管、MOS管內部寄生阻抗測試，搭配外部DCI直流偏置接口，完成半導體器件變壓下阻抗變化規律驗證。

新材料實驗室檢測

塑料、陶瓷介質材料介電常數與損耗角測量；鐵氧體、非晶磁性材料磁導率、磁損耗分析；半導體基材導電率、高頻阻抗特性評估，借助圖形掃描輸出完整材料頻域特性曲線。

結構件與線束阻抗檢測

PCB印製電路板走線阻抗、繼電器觸點接觸電阻、開關導通損耗、電纜線材分布電容電感、軟包電池極片交流阻抗評估，驗證結構件交流電氣性能穩定性。

高校、科研院所實驗室

電子、材料、半導體專業教學實驗、課題樣品參數測試，多檔位頻率與電壓可調，曲線可視化功能便於實驗數據對比分析。

操作與使用優勢

10.1英寸觸控交互，操作門檻低同惠電子TH2640A搭載大尺寸電容觸摸屏，參數設置、掃描曲線縮放、分選檔位編輯全部觸控完成，支持顯示字體無極放大，車間遠距離讀數清晰；配備實體導航旋鈕與功能快捷鍵，觸控、按鍵雙操作模式適配不同操作人員習慣。

標準化三步校準，保障測量精準度設備內置開路OPEN、短路SHORT、負載LOAD三種校準程序，更換夾具、測試線後三分鍾內完成全套校準，消除線纜、夾具帶來的係統誤差；支持1~255次測量平均，微弱信號檢測時調高平均次數降低數據噪聲。

靈活掃描參數複製與點位延時設置列表掃描界麵提供參數批量複製功能，無需逐一點位重複輸入頻率、電壓；每個掃描點位可獨立設置測量延時，適配大容量電容充放電穩定後再采集數據，避免充電未完成造成數值偏差。

麵板鎖定功能，防止參數誤改支持USB外設鎖定前麵板按鍵，自動化產線運行時鎖定操作界麵，杜絕操作人員誤改動分選閾值、測試頻率，保障批量測量標準統一。

輕量化整機布局，工位擺放靈活整機430×177×265mm台式尺寸，11kg重量單人可搬運，桌麵、自動化機架均可安裝，無需專用大型操作台；測試接口前置布局，夾具插拔、線纜連接操作便捷。

售後保障與產品資質

原廠售後體係

整機提供標準質保周期，核心測量模塊享受原廠專項保修；設備出現故障可聯係同惠電子各地辦事處工程師上門檢修，線上遠程協助排查程控、參數設置、校準類問題。

免費提供電子版操作手冊、SCPI程控指令手冊、上位機配套軟件，終身提供軟件固件升級服務，新增測試功能、通訊協議無需額外付費。

可提供線下儀器操作培訓、自動化產線集成技術支持，針對電容、半導體、新材料行業提供專屬測試方案指導。

產品相關資質

同惠電子深耕阻抗測量儀器研發三十餘年，擁有多項阻抗測量相關發明專利，TH2640係列儀器出廠前經過高低溫、連續老化、電磁兼容全套檢測，設備計量指標符合國內電子測量儀器通用計量規範，出具出廠校準報告，可用於第三方計量實驗室校驗溯源；產品通訊協議、硬件安全符合工業設備通用標準，適配國內各類電子製造、科研單位合規檢測使用要求。

常見問題FAQ

Q1：同惠電子TH2640A和TH2640B核心區別是什麽？

A：兩款儀器硬件架構、功能、接口完全一致，僅測試頻率上限區分：TH2640A頻率範圍100Hz~500kHz，TH2640B拓展至100Hz~2MHz，客戶根據樣品測試最高頻率選型，低頻電容、磁性材料檢測選擇TH2640A即可滿足需求。

Q2：同惠電子TH2640A能否搭配自動化分揀機使用？

A：可以，設備標配HANDLER分選輸出接口，10檔Bin檔位測量完成後自動輸出對應開關電平信號，直接對接分揀機PLC，搭配LAN通訊實時上傳每一件元器件測量數據，實現全自動無人分選產線搭建。

Q3：測試微小pF級陶瓷電容時數據波動大如何解決？

A：第一執行全套開路、短路、負載校準；第二調高測量平均次數至30次以上；第三使用原廠TH26011E帶屏蔽Kelvin測試線，縮短線纜長度；第四降低測試AC電壓，減少線纜分布電容幹擾。

Q4：同惠電子TH2640A是否支持外接直流偏置源做C-V測試？

A：設備標配外部DCI直流偏置接口，可外接直流偏置電源，搭配圖形掃描功能自動采集不同直流偏壓下電容變化曲線，滿足變容二極管、MOS管等半導體器件C-V特性測試。

Q5：儀器內部存儲的數據如何導出至電腦？

A：兩種導出方式：1、插入U盤至USBHOST接口，在存儲界麵一鍵導出測試方案、曲線截圖、批量測量記錄；2、通過LAN/USBDEVICE連接上位機軟件，遠程讀取儀器緩存內201點掃描數據。

同惠電子TH2640A精密電容測試儀依托成熟的五端阻抗測量技術、20V大功率輸出與200V耐衝擊硬件防護，平衡測量精度、測試效率與設備耐用性，一套設備覆蓋無源元器件質檢、半導體器件分析、新材料科研檢測多類應用場景。豐富的工業通訊接口、多模式掃描分選功能，既滿足實驗室精細化特性研究，也適配大批量自動化電子製造產線使用。儀器出廠配套全套標準測試附件與完整技術文檔，搭配原廠完善的售後技術支持，降低客戶選型、使用、維護綜合成本。若需評估同惠電子TH2640A是否匹配自身樣品測試需求，可聯係廠商技術人員獲取樣品實測、方案定製支持，根據檢測頻率、元器件類型、產線自動化程度提供針對性使用建議。文章來源於電能質量免费看片成人。
