隨著顯示麵板、醫療影像、城市基建、文博照明行業品質管控標準持續細化，單點精準亮度采集、數據可溯源、標準化計量成為檢測設備核心硬性指標。傳統模擬測光設備、簡易數字照度計存在光譜匹配偏差、雜散光幹擾大、無定點取景、數據無法批量歸檔等短板，難以滿足合規驗收需求。德國Gossen推出MAVO SPOT 2 USB高精度瞄點式亮度計，依托成熟單反反射式光學架構、符合ClassB光度計量等級的傳感係統、數字化存儲與USB聯機傳輸鏈路，構建一套標準化定點亮度檢測技術方案。本文從行業技術演進、產品硬件架構、標準符合性、場景適配、生產質控、技術趨勢六大維度完成完整技術拆解，為研發、質檢、工程驗收從業者提供權威技術參考。

本技術白皮書圍繞MAVO SPOT 2 USB高精度瞄點式亮度計展開，係統梳理亮度檢測行業技術迭代脈絡，拆解單反取景光學、V(λ)匹配傳感、數字化存儲傳輸全套技術架構，對照DIN、EN光度計量標準完成性能驗證，覆蓋醫療、顯示、照明多場景技術適配方案，詳解德國原廠生產質控與計量溯源體係，預判光度檢測技術長期發展方向。

亮度檢測行業技術發展概述

光度測量技術曆經模擬測光、基礎數字單點測光、成像全域測光三個發展階段。早期模擬亮度設備依靠機械電位器采集信號，光譜匹配精度低，無可視化取景，僅可完成粗略亮度估算；初代數字單點亮度計搭載簡易矽傳感器，缺少同軸取景光路，無法精準鎖定微小待測區域，雜散光誤差普遍超標，且無本地數據存儲能力，檢測記錄依賴人工手抄，溯源性不足。

近十年行業呈現兩大技術發展主線：其一，計量標準持續收緊，DIN5032、EN13032規範對V(λ)匹配、雜散光抑製、溫度漂移、偏振誤差劃定明確分級限值，ClassB設備成為醫療、工程驗收的通用準入門檻；其二，檢測數字化需求提升，設備需搭載本地存儲、標準化數據接口，配套專業分析軟件，實現測量、存儲、導出、報表一體化流程。

成像式亮度計可一次性采集全域亮度分布，但設備體積大、現場戶外攜帶不便，難以適配隧道、場館、戶外高空遠距離測量；MAVO SPOT 2 USB代表便攜瞄點式設備主流技術路線，兼顧1°窄角定點測量精度、手持便攜形態、完整數字化功能，平衡實驗室精密檢測與工程現場流動檢測雙重需求，填補高精度便攜定點測光的技術空白。

光度檢測設備整體通用技術架構

當前標準化光度檢測儀器統一采用四層模塊化技術架構，行業通用底層邏輯如下：

光學采集層：取景光路+V(λ)校正濾光組件+矽光電傳感單元，完成人眼匹配光信號轉換；

信號處理層：高精度模數轉換芯片+嵌入式微控製器，完成信號降噪、量程自動切換、誤差實時補償；

人機交互與存儲層：背光LCD顯示、物理按鍵控製、非易失性存儲芯片，支持實時讀數、本地批量存儲、分組管理；

數據交互拓展層：標準化有線通訊接口、配套PC端分析軟件，實現數據上傳、遠程設備控製、批量報表輸出。

四層架構獨立解耦，可通過更換光學配件、調整底層DIP硬件開關、拓展軟件功能適配不同行業檢測需求，MAVO SPOT 2 USB完整遵循該模塊化設計思路，同時針對定點瞄點檢測場景優化光學層結構，強化雜散光抑製、遠距離對焦性能。

MAVO SPOT 2 USB高精度瞄點式亮度計硬件設計與核心技術邏輯

光學采集核心技術：單反反射式1°窄角取景係統

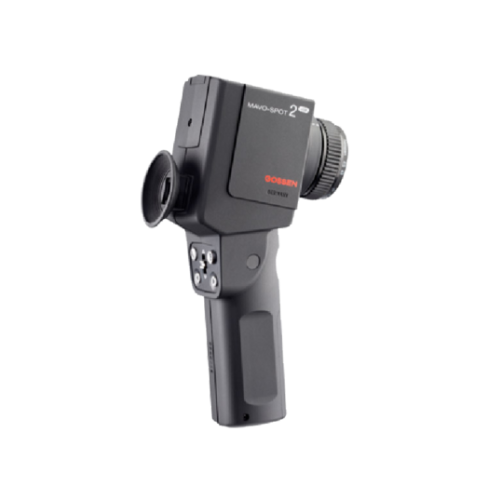

MAVO SPOT 2 USB搭載同軸反光取景光學結構，15°對角大範圍取景視場，畫麵中心固定1°圓形精準測量區域，區別於市麵無同步取景的簡易亮度計。使用者通過目鏡可實時觀測待測點位，轉動鏡頭對焦環實現1m至無窮遠連續對焦；選配近攝鏡頭可將最小測量距離縮短至34cm，選配貼合測量頭實現無環境雜光接觸式屏幕檢測。

光路標配前置保護濾鏡，禁止裸鏡頭直接測量，多重遮光結構降低環境雜散光入射，設備雜散光誤差實測≤1.5%，優於DINClassB標準2%限值。傳感器采用矽光電二極管，配套專用V(λ)人眼白晝視覺匹配濾光片，光譜匹配誤差f₁≤3%，大幅降低LED、混合光源下測量偏移問題。

信號處理與運算底層邏輯

設備內置專用測光MCU，內置多重補償算法：溫度漂移補償、線性誤差修正、偏振光誤差抑製。支持0.01cd/m²~99990cd/m²全量程自動切換，無需手動調整檔位；內置三組對比運算算法（A/B亮度比值、%A相對偏差、A-B亮度差值），無需外接計算器即可完成屏幕對比度、均勻度、批次一致性計算。

雙校正通道（Corr1/Corr2）硬件固化，Corr1默認係數1.000用於標準亮度測量，Corr2預設π係數3.142，搭配原廠反射標準塊可直接換算照度值lx/fc，實現亮度、照度一機檢測，底層公式固化E=π×L，規避人工換算計算誤差。

存儲、交互與USB傳輸硬件設計

存儲模塊：搭載非易失存儲芯片，最大存儲1000組測量數據，支持DIP硬件開關切換兩種存儲模式：線性連續存儲、10組分組存儲（每組100條）；更換電池、斷電全部數據保留，僅手動執行清除指令才可清空存儲。

人機交互：4枚功能按鍵+多功能撥動開關，機身背部電池倉內置DIP配置開關，可修改工作模式（標準/精簡）、亮度單位（cd/m²/fL）、存儲分組模式；背光透射LCD同步顯示測量數值、校正通道、存儲編號、電量、USB連接狀態。

USB通訊模塊：USB2.0向下兼容USB1.1，機身側麵集成接口，聯機狀態由PC供電，配套原廠GLUX2軟件實現遠程測量、實時數據采集、批量導出、曲線繪製。

機身拓展硬件設計

機身底部預留1/4英寸標準三腳架螺口，適配長期靜態定點監測；目鏡配套遮光橡膠眼杯，靜態測量時可加裝目鏡蓋阻擋雜散光；手柄一體化電池倉，采用兩節IECLR6AA堿性電池供電，滿電支持約5000次完整測量，三段式電量分級預警，提前提示電池更換。

產品性能指標與行業標準符合性

核心技術參數對照表

合規資質與計量溯源說明

光度計量標準：完全符合DIN5032第7部分、DINEN13032附錄BClassB精度等級，滿足醫療DIN6868-57、IEC61223-2-5質控設備準入條件，檢測報告具備第三方驗收效力。

歐盟合規認證：持有CE認證，滿足低電壓2006/95/EC、EMC電磁兼容2004/108/EC指令，證書編號107/2007。

計量溯源體係：原廠光學實驗室配備Wi41G標準光源，測量結果可溯源德國PTB聯邦物理技術研究院國家計量基準；實驗室通過DINENISO/IEC17025DAkkS認證，可出具國際認可校準證書，推薦12~24個月周期校準一次。

多行業場景技術適配應用分析

醫療影像質控場景適配

醫療顯示器質控要求定點檢測屏幕中心、四角亮度偏差，且計量設備需達到ClassB精度。MAVO SPOT 2 USB的%A百分比偏差功能可直接輸出屏幕各點位相對中心的亮度偏移值，1°窄角適配醫用顯示器小分區灰度測量；本地批量存儲可留存每台設備檢測記錄，聯機導出歸檔滿足醫療設備定期質控台賬規範。

顯示麵板與屏幕質檢場景適配

顯示器、投影幕、小型儀表屏檢測分為遠距離自由測量與接觸式測量兩種工況：標配鏡頭完成整機遠距離均勻度檢測，選配貼合測量頭隔絕車間環境反光，消除雜光帶來的數據漂移；A/B對比度運算功能無需二次計算，直接輸出黑白畫麵亮度比值，適配產線快速質檢。

道路、隧道、場館戶外照明工程

戶外檢測存在高空、遠距離、強光環境特點，MAVO SPOT 2 USB1m起測距離無需近距離接觸高溫光源，單反取景可精準鎖定燈具發光區域；大容量存儲支持整條隧道、多條道路點位現場記錄，返程電腦批量生成竣工檢測報表，規避現場攜帶電腦的作業限製。

文博場館與室內光環境管控

博物館展品表麵亮度限值管控、辦公工位ASR視覺舒適度檢測，設備三腳架固定後可長期靜態定點監測，記錄全天亮度波動；搭配原廠反射標準塊測算牆麵、地麵反射係數，替代傳統目視色卡估算，數據量化可存檔。

產品生產工藝與質量管控體係

德國原廠整機生產工藝

MAVO SPOT 2 USB整機於德國紐倫堡Gossen自有工廠完成裝配，核心光學鏡片、V(λ)校正濾光片采用高精度鍍膜工藝，單片鏡片經過透光率、光譜曲線逐片檢測；傳感器、MCU芯片采用工業級寬溫元器件，焊裝流程執行無塵車間標準，避免粉塵幹擾光路與電路穩定性。

整機裝配完成後執行三道出廠檢測：光路對焦精度校驗、全量程亮度精度標定、完整功能自檢（存儲、運算、USB通訊、電量預警），全部檢測數據綁定機身編號留存原廠數據庫，每台設備附帶出廠原廠檢測報告，可按需付費出具正式計量校準證書（訂貨號H997B）。

全流程質量管控標準

企業整體質量管理體係符合DINENISO9001:2015，計量實驗室獨立執行設備監測規範：

元器件入廠全批次抽樣光學、電氣性能測試；

半成品光路、電路分階段校準，不合格品直接隔離返工；

成品全量程多點亮度標定，對標PTB溯源標準光源；

出廠老化測試，0~50℃溫區循環運行，驗證溫度漂移指標；

售後維修僅授權原廠技術人員操作，非官方拆解會終止設備質保。

設備使用維護技術規範

整機無複雜日常保養需求，禁止觸碰鏡頭光學鍍膜麵；機身外殼使用微濕軟布擦拭，鏡片、濾鏡僅可使用專用光學無塵紙；存放於原廠鋁製防護箱，規避高溫、暴曬、劇烈震動；嚴禁鏡頭直接對準太陽，防止傳感器與人眼損傷。

行業光度檢測技術迭代與未來發展展望

當前光度檢測行業呈現三大長期迭代方向，MAVO SPOT 2 USB技術架構具備適配後續升級拓展的底層基礎：

數字化與自動化深化：未來設備將拓展無線藍牙通訊、產線自動化觸發測量，現有USB有線架構可作為過渡標準，配套軟件持續迭代批量分析、AI缺陷識別功能，MAVO SPOT 2 USB預留固件升級通道，可通過GLUX2軟件更新底層運算算法。

多參數一體化集成：單一設備同步采集亮度、色溫、顯色指數成為趨勢，當前MAVO SPOT 2 USB已實現亮度-照度一體化換算，後續可通過拓展光學配件實現光譜輔助采集。

計量標準持續細化：CIE、DIN組織不斷收緊雜散光、角度誤差、低溫環境測量限值，設備底層補償算法預留升級空間，可通過軟件更新適配新版標準。

便攜與高精度平衡優化：手持便攜設備持續縮小機身體積、提升低溫/高溫工況穩定性，MAVO SPOT 2 USB現有190×90×57mm機身尺寸、400g輕量化設計契合便攜化發展趨勢。

成像式全域亮度計與手持瞄點式設備不存在替代關係，二者形成互補：成像設備適配實驗室全域快速掃描，MAVO SPOT 2 USB這類便攜瞄點設備適配現場流動、遠距離、定點精密檢測，兩類設備將長期共存，覆蓋行業全維度檢測需求。

本白皮書完整梳理亮度檢測行業技術演進脈絡，係統拆解MAVO SPOT 2 USB高精度瞄點式亮度計四層模塊化軟硬件架構，解析單反1°窄角光學、V(λ)匹配傳感、數字化存儲傳輸核心技術邏輯。對照DIN、ENClassB光度計量標準完成全性能指標驗證，覆蓋醫療、顯示、戶外照明、文博多行業技術適配方案，詳解德國原廠ISO9001質控、PTB計量溯源完整體係，並預判光度檢測數字化、一體化長期技術發展趨勢。該設備兼顧實驗室精密檢測與工程現場流動測量需求，標準化計量數據可滿足各類第三方驗收規範，是當前便攜定點亮度檢測成熟可靠的標準化技術方案。文章來源於航空電子檢測儀器。
