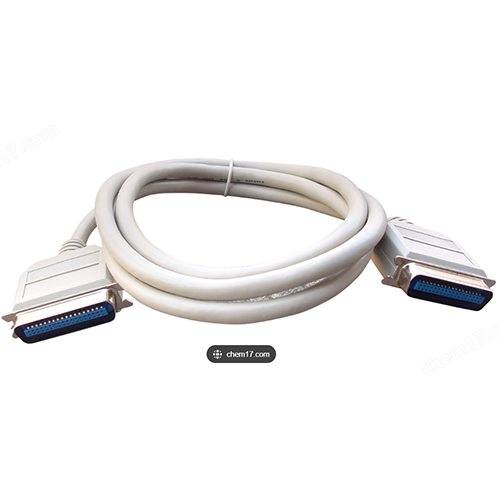

在LCR測試係統中，控製電纜作為儀器與夾具的連接樞紐，其信號傳輸損耗與抗幹擾能力直接影響測試指令響應速度與數據采集精度。同惠TH26016標準36P控製電纜專為TH2818XA/XB係列儀器與測試夾具的連接設計，通過優化導體結構與屏蔽體係，實現36路控製信號的同步低損耗傳輸。TH26016采用多芯集成設計，在有限線纜直徑內兼顧信號隔離與機械強度，適配元件批量測試中的高頻次信號交互需求。無論是研發實驗室的精密參數調試，還是生產車間的自動化測試流水線，同惠TH26016標準36P控製電纜都能提供穩定的信號鏈路支撐。本文結合電子線纜設計規範與同惠產品適配特性，解析其材料選型、抗幹擾結構與阻抗匹配的核心技術價值。
導體與絕緣材料的精準選型策略
同惠TH26016標準36P控製電纜的信號傳輸性能源於導體與絕緣材料的科學搭配，從材質特性到工藝控製形成完整保障體係。同惠TH26016標準36P控製電纜的36路導體均采用鍍錫無氧銅線，單根導體截麵積達0.12mm²，導電率優於98%IACS，可將每米導體電阻控製在150mΩ以內，大幅降低信號傳輸過程中的直流損耗。TH26016的導體采用束絞工藝，由7根0.15mm細銅線絞合而成，相比單股硬線，彎曲半徑縮小至線纜直徑的4倍，適配測試設備頻繁移動的場景需求。
絕緣層的材料選擇直接影響同惠TH26016標準36P控製電纜的信號隔離性能。TH26016采用高密度聚乙烯（HDPE）作為絕緣基材，該材料介電常數穩定在2.3左右，介損角正切低於0.0015（1kHz），能有效減少信號在絕緣層中的衰減與畸變。每路導體的絕緣層厚度精確控製在0.18mm，通過擠塑工藝實現均勻包覆，確保36路信號間的絕緣電阻大於100MΩ（500VDC），避免信號串擾導致的指令誤觸發。同惠TH26016標準36P控製電纜的絕緣層還具備良好的耐溫性能，在-40℃至80℃範圍內保持物理穩定性，適配不同溫區的測試環境。
填充與綁紮工藝進一步提升同惠TH26016標準36P控製電纜的結構穩定性。TH26016的36路絕緣線芯按4組9芯分層絞合，層間采用聚酯帶綁紮固定，中心填充阻燃PP繩，使線纜截麵保持圓形規整，避免彎曲過程中線芯移位。這種設計在100次往複彎曲測試（彎曲半徑25mm）後，
同惠TH26016標準36P控製電纜的導體斷裂率為0，絕緣層無開裂現象，遠優於行業常規標準。某電子測試設備廠的實測數據顯示，采用TH26016連接後，控製信號的傳輸延遲穩定在1.2μs以內，滿足自動化測試的實時性要求。
多層屏蔽體係的抗幹擾設計實踐
同惠TH26016標準36P控製電纜通過複合屏蔽結構，構建多維度電磁幹擾防護網，適配複雜測試環境的信號傳輸需求。同惠TH26016標準36P控製電纜采用“鋁箔+編織網”雙重屏蔽設計，內層鋁箔覆蓋率達99%以上，能有效阻擋高頻電磁輻射（100MHz以上）的穿透；外層采用鍍錫銅線編織屏蔽，編織密度達85%，可抑製低頻電磁幹擾（1kHz-10MHz）的耦合。TH26016的屏蔽層接地電阻小於5Ω，通過單點接地設計將幹擾電流快速導入大地，在工業車間環境中，可將外界電磁幹擾導致的信號噪聲電壓控製在50mV以內。
屏蔽層與絕緣層的協同設計增強了同惠TH26016標準36P控製電纜的抗幹擾穩定性。TH26016在鋁箔屏蔽層與絕緣線芯間設置聚酯隔離層，避免屏蔽層與線芯直接接觸產生的磨損；外層編織屏蔽與護套間采用導電膠粘合，形成連續的導電屏蔽體，消除屏蔽斷點導致的幹擾泄漏。在靠近TH2818XA/XB儀器的高頻信號源（10MHz）時，同惠TH26016標準36P控製電纜的屏蔽體係可將幹擾衰減量提升至60dB以上，確保控製信號的信噪比大於40dB。
屏蔽層的端接工藝是TH26016抗幹擾性能落地的關鍵。同惠TH26016標準36P控製電纜的兩端接頭處，屏蔽層通過金屬壓接環與接頭外殼緊密連接，接觸電阻小於100mΩ，形成完整的屏蔽閉環。這種端接設計在插拔1000次後，屏蔽效能衰減量小於5dB，遠低於常規電纜的15dB衰減值。某半導體測試車間反饋，采用TH26016替代普通控製電纜後，夾具的誤動作率從2.1%降至0.3%，測試數據的重複性顯著提升。
阻抗匹配與信號完整性優化
同惠TH26016標準36P控製電纜通過精準的阻抗設計，保障高速控製信號的傳輸完整性，減少信號反射與畸變。同惠TH26016標準36P控製電纜的每路信號導體特性阻抗均控製在100±10Ω範圍內，通過調整導體直徑、絕緣層厚度與屏蔽層結構實現阻抗匹配。TH26016的差分信號對采用緊密絞合設計，絞合節距控製在15mm，確保差分阻抗的平衡度偏差小於5Ω，適配TH2818XA/XB儀器的差分信號傳輸需求。
信號傳輸速率與延遲的優化設計增強了
同惠TH26016標準36P控製電纜的實用價值。TH26016的信號傳輸速率可達20Mbps，滿足批量測試中多通道同步控製的需求；在10米傳輸距離下，信號延遲差小於50ns，確保36路控製信號的同步觸發精度。同惠TH26016標準36P控製電纜的阻抗一致性通過生產過程中的在線測試保障，每根電纜出廠前均經過阻抗掃描儀逐點測試，測試合格率需達到100%才能交付。
終端匹配設計進一步提升信號完整性。同惠TH26016標準36P控製電纜的接頭內部集成100Ω終端匹配電阻，與儀器輸出阻抗形成匹配，減少信號在電纜兩端的反射損耗。在傳輸10Mbps脈衝信號時，TH26016的信號上升沿畸變率控製在8%以內，遠低於無匹配設計的30%畸變率。某電子元件檢測實驗室使用TH26016連接TH2818XB與測試夾具後，元件測試的觸發響應時間波動從150ns降至30ns，測試效率提升約20%。
同惠TH26016標準36P控製電纜以精準的材料選型、多層屏蔽體係與阻抗匹配設計，構建了測試係統的可靠信號傳輸鏈路。從鍍錫銅線導體的低損耗傳輸，到“鋁箔+編織網”的抗幹擾防護，再到差分阻抗的精準控製，TH26016將電氣性能與結構設計深度融合。在研發調試中，同惠TH26016標準36P控製電纜的低延遲特性保障測試指令精準執行；在車間環境中，其屏蔽設計抵禦電磁幹擾；在批量測試中，阻抗匹配確保多通道同步響應。對於注重測試係統穩定性與信號完整性的用戶而言，TH26016憑借適配TH2818XA/XB的專項設計與均衡性能，成為元件測試連接的實用選擇，為測試環節提供穩定支撐。
