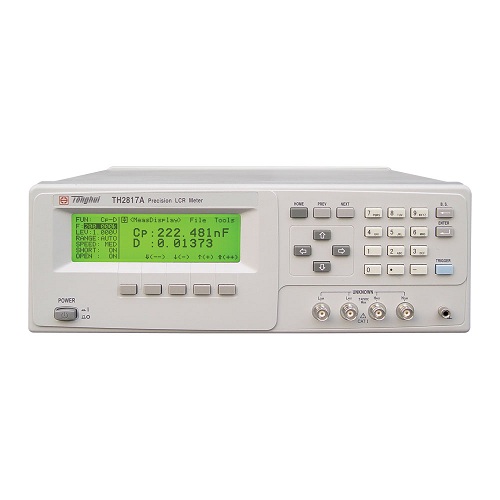

在電子元件質量檢測、材料特性分析及電子教學實訓領域，對儀器的測量精度、場景適配性與操作便捷性需求持續提升。同惠TH2817A數字電橋作為兼具性價比與專業性的精密測量設備，憑借0.05%的基本測量準確度、50Hz-200kHz的頻率覆蓋及30次/秒的測試速度，成為多領域的優選工具。相較於側重高頻測試的同類設備，TH2817A數字電橋以30Ω/100Ω可選內阻、偏流源控製能力及精簡的功能設計，實現了精度與成本的平衡。TH2817A支持4檔分選計數與多種接口擴展，適配從生產線抽檢到實驗室研發的多樣需求。本文結合TH2817A技術資料與電子測量規範，從雙模式信號源架構、跨場景測試適配機製、全周期運維保障體係三個維度，解析同惠TH2817A數字電橋的技術特性與應用價值。
雙模式信號源與精準檢測架構：精度保障的核心設計
同惠TH2817A數字電橋的測量精度源於“可編程信號源-高精度檢測-阻抗匹配”三位一體的硬件架構，其核心突破在於信號源的雙模式設計與抗幹擾檢測技術。TH2817A采用DDS（直接數字合成）信號源，內置16點典型頻率點（50Hz-200kHz），頻率準確度達0.01%，可根據測試需求在50Hz-100kHz或50Hz-200kHz頻段內靈活選擇。信號電平支持10mVrms-2.0Vrms可編程調節，最小步進10mV，配合電平監視功能，可實時反饋施加在元件上的實際信號強度，避免因元件阻抗變化導致的測量偏差。這種可編程設計使TH2817A數字電橋能適配從微小電容到大功率電感的多類型元件測試。
檢測模塊的優化設計進一步強化了TH2817A數字電橋的測量性能。設備采用24位高精度ADC轉換電路與同步檢波技術，實現6位讀數分辨率，能捕捉信號幅度與相位的微小變化。TH2817A設置三種測試速度模式：快速模式33ms/次、中速100ms/次、慢速660ms/次（@1kHz），用戶可根據場景切換——生產線快速分選選用快速模式，實驗室精密校準則選用慢速模式，兼顧效率與精度。在1kHz頻率下測試100nF標準電容，TH2817A的重複性誤差小於0.03%，這得益於其內置的數字濾波算法，可有效抑製工業環境中的電磁幹擾。
阻抗匹配與校準係統是TH2817A數字電橋穩定運行的關鍵支撐。TH2817A提供30Ω、100Ω兩種可選信號源輸出阻抗，用戶可根據元件特性與測試標準選擇匹配阻抗，減少信號反射導致的誤差。例如測試高頻電容時選用100Ω內阻，測試低頻電感時選用30Ω內阻，大幅提升測量一致性。設備支持開路、短路及負載校準功能，其中負載校準可通過標準件建立基準，消除測試電纜分布參數的影響，在使用1.5m測試電纜時，電容測量誤差可修正至0.1pF以內。此外，
TH2817A數字電橋的機身采用金屬屏蔽結構，內部電路經過電磁兼容優化，在電子車間等複雜環境中仍能保持穩定性能。
跨場景測試適配機製：從生產到教學的功能優化
同惠TH2817A數字電橋通過功能模塊化設計，實現了對生產檢測、科研分析、教學實訓三大場景的精準適配，其核心在於接口擴展與測試模式的靈活性。在電子製造業場景中，TH2817A數字電橋的Handler接口（選件）可與自動化分選設備對接，配合內置比較器與4檔分選功能，實現元件的快速合格判定與計數。測試時用戶預設參數上下限，TH2817A通過LED指示燈實時提示分選結果，測試速率可達30次/秒，滿足MLCC電容、小型電感等元件的批量檢測需求。某電子元件廠實測顯示，采用TH2817A數字電橋後，日均檢測效率提升40%，人工誤判率降至0.5%以下。
針對科研場景，TH2817A數字電橋強化了參數擴展與數據采集能力。設備支持TH1773/TH1775偏流源直接控製，可通過外部偏流源施加直流偏置電流，模擬元件實際工作狀態下的參數變化，適配磁性材料飽和特性測試等需求。TH2817A的4點列表掃描功能可對頻率、電平、直流偏置等參數進行序列測試，自動記錄多條件下的元件參數曲線，例如在陶瓷材料介電性能測試中，可生成50Hz-100kHz頻段的介電常數變化曲線，為材料配方優化提供數據支撐。此外，TH2817A數字電橋的GPIB接口（選件）可接入實驗室測試係統，實現多儀器協同工作與數據同步采集。
在教育培訓場景中，TH2817A數字電橋以人性化設計降低操作門檻。設備采用240×64點陣圖形LCD顯示，界麵布局清晰，支持直讀、絕對偏差及相對偏差三種顯示模式，便於學生理解測量結果的不同表達形式。TH2817A的鍵盤鎖定功能可防止誤操作，12組內部儀器設定儲存能快速調用不同實驗配置，適配電阻、電容、電感等基礎電子實驗需求。某職業院校反饋，使用TH2817A數字電橋後，學生對元件參數測試原理的掌握效率提升30%，實驗操作失誤率顯著降低。
全周期運維保障體係：接口兼容與數據管控技術
同惠TH2817A數字電橋通過接口標準化與數據管理優化，構建了覆蓋“連接-存儲-校準”的全周期運維保障體係，降低設備使用與維護成本。在接口兼容方麵，TH2817A配備RS232C標準接口，其引腳定義與IBMAT兼容機串行接口一致，用戶可通過雙芯屏蔽線自製連接電纜（長度≤1.5m），實現與計算機的快速通訊。通訊參數采用9600bps波特率、8位數據位、1位停止位的標準配置，支持軟件聯絡方式，可通過上位機實現參數配置、測試啟動與數據回傳。此外，TH2817A的GPIB接口（選件）可適配實驗室自動化係統，滿足多設備集中管控需求。
數據存儲與追溯功能提升了TH2817A數字電橋的管理便捷性。設備內置非易失性存儲器，可保存12組儀器設定文件，包含頻率、電平、內阻等關鍵參數，下次使用時直接調用即可恢複測試環境。測試數據可通過RS232C接口導出至計算機，支持CSV、TXT等格式存儲，文件包含測試時間、參數值、偏差率等完整信息，便於質量追溯與報告生成。TH2817A數字電橋還具備測試數據實時顯示功能，LCD屏幕可同時呈現主參數、副參數及測試條件，無需切換界麵即可獲取全麵信息。
校準與維護的便捷性進一步降低了TH2817A數字電橋的運維門檻。設備支持手動校準與自動校準兩種模式，手動校準可針對開路、短路、負載三種狀態分別操作，自動校準則通過內置程序快速完成偏差修正，校準過程無需專業工具。TH2817A的操作手冊提供詳細的校準步驟與故障排查指南，例如當出現通訊故障時，可通過檢查總線模式設置（SYSTEM菜單→CFG→BusMode→RS232）與電纜連接快速定位問題。此外，同惠電子提供的原廠校準服務可確保TH2817A的測量結果符合行業標準，延長設備使用壽命。
同惠TH2817A數字電橋通過雙模式信號源架構、跨場景功能適配與全周期運維保障的協同設計，構建起兼具精度與實用性的測量解決方案。其DDS信號源與高精度檢測模塊形成0.05%準確度的核心支撐，30Ω/100Ω內阻切換與偏流源控製能力適配多元測試需求；Handler接口與列表掃描功能實現生產、科研、教學場景的全覆蓋；標準化接口與便捷校準設計降低了運維成本。TH2817A的33ms快速測試與6位分辨率平衡了效率與精度，12組設定存儲與數據導出功能提升了管理便捷性。這種以用戶需求為核心的設計理念，使同惠TH2817A數字電橋成為電子測量領域的高性價比選擇。
