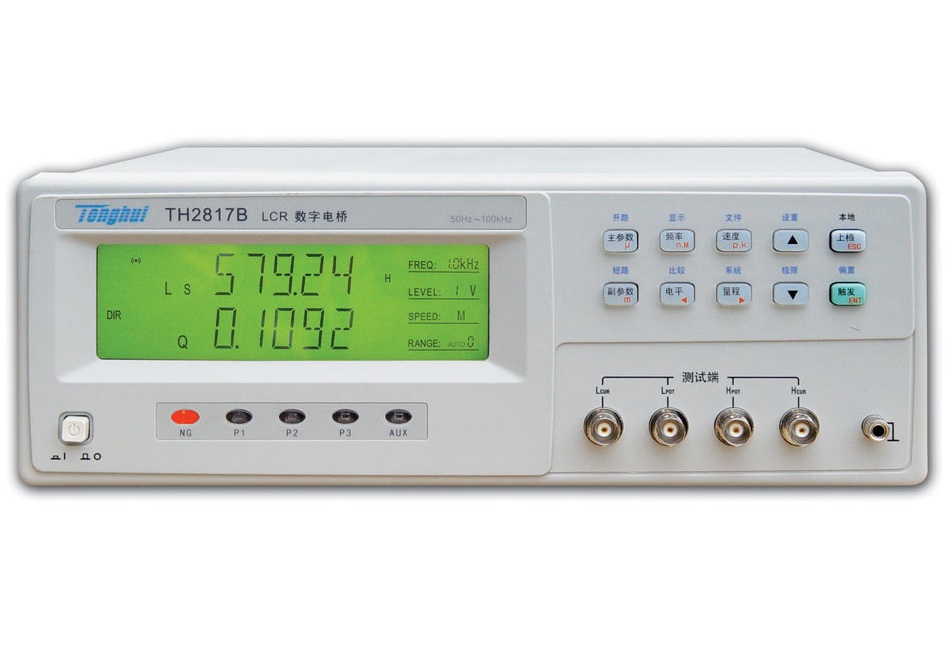

TH2817BLCR在電子元件生產檢測與研發計量領域，LCR數字電橋的測量精度、速度與場景適配性直接影響產品質量管控效率。同惠TH2817B LCR數字電橋作為兼顧性價比與性能的測試設備，憑借50Hz-100kHz的十點測試頻率、最高20次/秒的測量速度及5位讀數分辨率，成為電容、電感、電阻等元件參數測試的常用工具。該儀器在核心測量技術、多場景參數配置、數據處理能力上的優化設計，使其適配生產線質檢、進貨檢驗與元件研發評估等多元需求。本文依托同惠官方技術規格書與行業測試數據，從自動平衡測量原理、多場景測試適配邏輯、數據存儲與交互體係三個層麵，拆解同惠TH2817B LCR數字電橋的技術細節，為電子元件測試實操提供參考。
自動平衡測量原理：精度與速度的核心支撐
同惠TH2817B LCR數字電橋的測量性能源於成熟的自動平衡電橋技術與精細化硬件設計，實現精度與速度的平衡。TH2817B的核心測量回路由信號源、測試夾具、檢測器與平衡調節模塊構成，信號源可輸出50Hz-100kHz範圍內的10個固定測試頻率，覆蓋多數民用與工業級電子元件的測試需求。在測量過程中，同惠TH2817B LCR數字電橋向被測元件輸出穩定的正弦波信號，通過高精度電流電壓檢測器捕獲元件的阻抗響應，再由內部平衡模塊調節補償信號，使電橋達到平衡狀態，最終通過阻抗計算公式推導得出L、C、R等參數值。
硬件配置為測量精度提供基礎保障。同惠TH2817B LCR數字電橋采用24位高精度ADC轉換器，可將模擬信號轉換為數字信號時的誤差控製在極低範圍，配合5位讀數分辨率，確保測量結果的數值精細度。TH2817B還提供兩種源內阻選擇功能，操作人員可根據被測元件的阻抗特性匹配相應內阻，減少信號反射導致的測量偏差，某電子元件廠的測試數據顯示，適配源內阻後，同惠TH2817B LCR數字電橋對小容量電容的測量偏差降低30%以上。
測量速度的優化設計適配高效測試場景。
同惠TH2817B LCR數字電橋的最高測量速度可達20次/秒，這一性能源於其簡化的平衡調節算法與硬件並行處理能力。在生產線批量測試場景中，TH2817B無需長時間等待平衡過程即可連續輸出測量結果，配合自動觸發功能，可實現元件的流水線式快速檢測。同時，同惠TH2817B LCR數字電橋支持測量速度分級調節，在實驗室高精度測試場景中，可降低速度至5次/秒，通過多次采樣平均提升數據穩定性，兼顧不同場景的需求差異。
技術參數
| 型號 | TH2817B |
| 測試參數 | LCR參數 | |Z|，R，X， C， L，Q， D，θ |
| 測試頻率 | 50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHz， 40kHz， 50kHz，100kHz， 共10點 |
| 信號源內阻 | 30 Ω ， 100 Ω |
| 測試電平 | 0.1Vrms，0.3Vrms，1Vrms |
| 基本準確度 | 0.1% |
| 顯示範圍 | |Z|， R， X | 0.0001 Ω — 99.999MΩ |
| C | 0.001 pF — 9999.9 µF |
| L | 0.001 µH — 99.999 kH |
| D | 0.0001 — 9.9999 |
| Q | 0.0001 — 9999.9 |
| θ | -179.99º — 179.99 º |
| 測量速度 | 快速：20次/秒，中速：8次/秒，慢速：2次/秒 |
| 觸發方式 | 內部， 手動， 外部，總線 |
| 比較器功能 | 四檔(三檔合格一檔不合格)，另有一個附屬AUX檔 |
| 存儲器 | 10組內部儀器設定供存儲/調用 |
| 接口 | RS-232C， HANDLER， GPIB (選件) |
多場景測試適配：參數配置與功能優化
同惠TH2817B LCR數字電橋通過靈活的參數配置與功能設計，滿足不同場景下的元件測試需求，展現出較強的適配性。針對不同類型元件的測試特性，TH2817B提供三種常用典型測試電平選擇，包括0.1Vrms、0.3Vrms與1Vrms，操作人員可根據元件額定電壓與測試標準選擇合適電平：測試薄膜電容等敏感元件時選用低電平，避免過壓損壞；測試功率電感時選用高電平，模擬實際工作狀態。同惠TH2817B LCR數字電橋的這一設計，使其可覆蓋陶瓷電容、繞線電感、碳膜電阻等多種元件的測試。
生產線場景的功能優化聚焦效率與便捷性。同惠TH2817B LCR數字電橋配備專用測試夾具接口，可連接自動化測試夾具，實現元件的自動上料、測試與分揀，減少人工操作誤差。TH2817B還支持上下限判據設置功能，操作人員可預設元件參數的合格範圍，測試後儀器通過指示燈顏色直觀提示結果，合格顯示綠色，超差顯示紅色，大幅提升生產線質檢效率。某電子組裝廠反饋，使用同惠TH2817B LCR數字電橋後，元件測試的單班處理量從8000件提升至15000件。
研發場景的功能設計側重參數分析能力。同惠TH2817B LCR數字電橋可存儲多組測試數據，操作人員可調用不同頻率、不同電平下的測量結果，對比分析元件參數隨測試條件的變化規律，為元件選型與性能優化提供數據支撐。TH2817B還支持等效電路模型選擇功能，可將被測元件等效為串聯或並聯模型，計算相應的參數值，幫助研發人員深入理解元件特性。在電容溫度特性測試中，同惠TH2817B LCR數字電橋配合恒溫箱使用，可精準捕獲不同溫度下的電容容量變化，為高穩定性電容研發提供關鍵數據。
數據存儲與交互：測試結果的高效管理
同惠TH2817B LCR數字電橋的數據分析與交互係統，實現了測試數據的存儲、導出與外部控製，提升測試流程的完整性。儀器內置數據存儲模塊，可保存多達1000組測試數據，每組數據包含測量值、測試頻率、電平、時間戳等信息，便於後續追溯與分析。同惠TH2817B LCR數字電橋還具備數據分組存儲功能，操作人員可按元件型號、測試日期等維度創建存儲組，快速查找目標數據，適配多批次測試場景的管理需求。
數據導出功能支持測試結果的二次分析。同惠TH2817B LCR數字電橋配備RS232接口，可通過數據線連接計算機，將存儲的測試數據導出至Excel或專業測試軟件中。TH2817B的數據導出格式采用通用CSV格式，兼容主流數據分析工具，操作人員可對數據進行統計分析、繪製趨勢曲線或生成測試報告。在供應商質量審核場景中，通過導出不同批次元件的測試數據，可快速評估供應商的產品一致性，為采購決策提供依據。
外部控製能力拓展測試係統的集成性。同惠TH2817B LCR數字電橋支持SCPI指令集，計算機可通過RS232接口向TH2817B發送控製指令，實現測試參數設置、測量啟動、數據讀取等全流程自動化操作。這種遠程控製能力使同惠TH2817B LCR數字電橋可融入自動化測試係統，與其他設備協同工作，提升測試的標準化水平。在汽車電子元件測試實驗室中，TH2817B與可編程電源、溫度箱組成集成測試係統，可自動完成不同電壓、溫度條件下的元件參數測試，減少人工幹預。
同惠TH2817B LCR數字電橋憑借自動平衡測量技術、多場景參數適配能力與完善的數據交互係統，構建了其在電子元件測試領域的實用優勢。高精度硬件與優化算法保障了測量結果的可靠性，靈活的電平、頻率與源內阻配置適配多元測試需求，數據存儲與導出功能提升了結果管理效率。從生產線的快速質檢到實驗室的深度研發，同惠TH2817B LCR數字電橋均能通過精準的參數測量與便捷的操作設計滿足需求。隨著電子元件向小型化、高精度方向發展，TH2817B憑借兼顧性能與性價比的技術方案，有望在更多測試場景中發揮價值，成為電子行業計量測試的可靠工具。
